高压锅炉管生产工艺

2019/11/1 8:52:04

作者: 山东鲁联

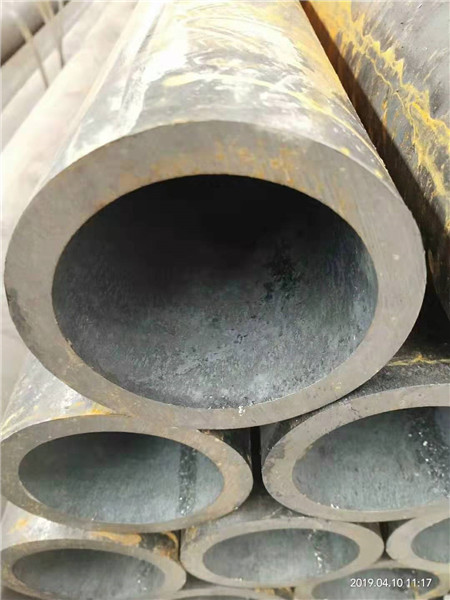

20G高压锅炉管生产工艺是比较复杂的，尤其是相比较于低中压锅炉管，其无论是在生产工艺上面还是要求上都是有不少区别的，可以注意到的是在生产过撸管的时候都会用到电弧炉来进行冶炼，其中低中压锅炉管为70吨功率的，而20G的生产则需要150吨大功率的，两者不可同日而语，尤其值得注意的是，电弧炉冶炼中采用偏心炉底出钢，减少温降和钢水二次氧化；配有氧油烧嘴，吹氧助熔，减少熔化时间，节省能耗；采用泡沫渣冶炼，可进行长弧埋互操作，不仅可节省电极，还可限制钢水在炉中增氮、增氢，降低氧量；全过程采用计算机控制，使冶炼过程最佳化。 精炼时，包底吹Ar气搅拌。这样不仅使钢水成分均匀，还有利于去气和夹杂物上浮，进一步纯净钢水。 设有两台喂丝机，可喂Al丝和Si-Ca丝。喂丝不仅可用于成分调、脱硫、去氧、去除夹杂和改变夹杂物，由于20G的用途比较特殊，所以对他的化学成分也有做出详细的规定，大哥比方，s和p的成分控制要求为s必须小于等于百分之零点零一四，p必须小于等于零点零一九，可以说是精确到小数点后面四位数，算是非常精确了。           高压锅炉管做出来之后都是有弯曲的，我国在这一方面也是做出了非常明确的规定，一般规定钢管的弯曲有两种方法来测量，分别是整体管件测量和分区域测量。分区域测量：用一米长直尺靠量在钢管的最大弯曲处，测其弦高（mm），即为局部弯曲度数值，其单位为mm/m，表示方法如2.5mm/m。此种方法也适用于管端部弯曲度。 整体管件测量：用一根细绳，从管的两端拉紧，测量钢管弯曲处最大弦高（mm），然后换算成长度（以米计）的百分数，即为钢管长度方向的全长弯曲度。 例如：钢管长度为8m，测得最大弦高30mm,则该管全长弯曲度应为：0.03÷8m×100%=0.375%。我们通过测量关键的弯曲度可以及时有效的对生产加工或者安装切割等作出很好的预测和规划，减少了很多不必要的损失和浪费，通常来说管件都是比较平直的，弯曲不多。当然在一些关键中也会出现尺寸上慢的超差现象，或者是正超差，或者是负超差，很少有两种下差出现在同一批管件里面的情况。                高压锅炉管用于高压或超高压锅炉的过热蒸汽管、热交换器和用于高压设备的管道。钢管在不同的高温高压的条件工作，应保证良好的表面状态、机械性能和工艺性能。要检验其机械性能，做压扁和水压试验，高压锅炉管还要求做有关晶粒度的检验以及更严格的无损检测。高压化肥专用管应具有较强的抗腐蚀性能、良好的表面状态和机械性能。除做机械性能、压扁和水压试验外，应根据不同的钢种作相应的精简腐蚀试验、晶粒度，其中管件的退火对钢管对的材质影响也是很大的，，退火顾名思义就是把钢管加温到相当高的温度，并且保持这个温度一段时间，再缓慢的冷却到室温的一种状态，其中还包括完全退火，球化退火和去应力退火等几种。1.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力． 2，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢． 3，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力的作用。近来，管件的铸造也是一直在完善优化着，我们必将加大自己的改善力度，做出更好的产品，回馈广大新老客户。
